隨著工業化和城市化的加速推進，工業污水處理已成為環境保護和可持續發展的重要課題。物聯網技術的引入，為工業污水處理帶來了革命性的變革，通過構建智能化、網絡化的技術架構，實現了對污水處理過程的實時監控、精準控制和高效管理。本文將深入探討工業污水處理物聯網技術架構的核心組成部分及其網絡技術開發的關鍵要點。
一、 工業污水處理物聯網技術架構

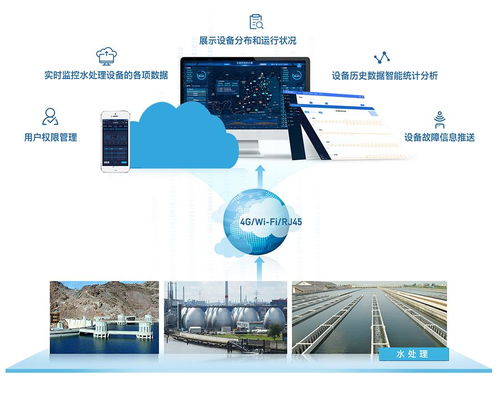

工業污水處理物聯網技術架構是一個集感知層、網絡層、平臺層和應用層于一體的多層次、綜合性系統。
1. 感知層：數據采集的觸角
感知層是物聯網系統的“神經末梢”，負責采集污水處理過程中各類關鍵參數。其主要設備包括：
- 水質傳感器：如pH值傳感器、溶解氧（DO）傳感器、化學需氧量（COD）在線監測儀、氨氮（NH3-N）傳感器、濁度計等，用于實時監測進水、各工藝單元出水及最終出水的水質狀況。
- 流量計與液位計：監測進水量、回流量、污泥量及各池體的液位，為工藝控制提供流量數據。
- 設備狀態傳感器：如泵、風機、攪拌器、加藥設備等的運行狀態（啟/停、電流、電壓、溫度、振動）、故障信號采集。
- 視頻監控設備：對關鍵工藝區域（如格柵、曝氣池、污泥脫水間）進行可視化監控，輔助安全與環境管理。
感知層技術開發需注重傳感器的選型（精度、穩定性、抗腐蝕性）、安裝部署的合理性以及數據的初步濾波與校準。
2. 網絡層：數據傳輸的動脈
網絡層承擔著將感知層采集的海量數據安全、可靠、低延遲地傳輸至平臺層的任務。在工業污水處理場景中，網絡技術選擇需綜合考慮傳輸距離、數據量、實時性要求、環境復雜性和成本。常見技術包括：
- 有線網絡：在廠區固定設備間，工業以太網（如PROFINET、EtherNet/IP）、RS-485總線等因其高可靠性和穩定性而被廣泛采用，尤其適用于控制指令和關鍵實時數據的傳輸。
- 無線網絡：對于分散、移動或難以布線的監測點，無線技術優勢明顯。
- 短距離無線：如Zigbee、LoRa、NB-IoT，適用于低功耗、廣覆蓋、中低速率的傳感器數據回傳（如分布式水質監測點）。
- 蜂窩網絡：4G/5G網絡提供了高帶寬、低延遲和廣域覆蓋能力，適合視頻監控、遠程專家診斷和大規模數據回傳。
- 工業無線局域網（WIA-PA/FA, WirelessHART）：專為工業環境設計，具有高可靠性和實時性。
網絡層開發需解決異構網絡融合、協議轉換、網絡安全（加密、認證、防入侵）以及邊緣計算節點的部署（在靠近數據源處進行初步處理，減輕網絡負載和云端壓力）。
3. 平臺層：數據與服務的核心
平臺層是物聯網系統的“大腦”，負責數據的匯聚、存儲、處理、分析與服務封裝。通常基于云平臺或私有化部署的服務器構建，包含：
- 物聯網接入與管理平臺：實現海量終端設備的統一接入、注冊、管理、遠程配置與固件升級。
- 數據存儲與處理平臺：采用時序數據庫、關系數據庫、數據倉庫等技術，存儲海量時序監測數據。利用大數據處理框架（如Hadoop、Spark）進行數據清洗、整合與批處理分析。
- 數據分析與模型平臺：這是智能化的關鍵。通過機器學習、人工智能算法，構建水質預測模型、設備故障預警模型、工藝參數優化模型（如基于DO和氨氮反饋的曝氣量智能控制）、能耗分析模型等。
- 應用支持平臺（PaaS）：提供通用的開發工具、API接口和微服務框架，支撐上層應用的快速開發與部署。
4. 應用層：價值呈現的窗口
應用層直接面向污水處理廠的運營管理人員、維護工程師及上級監管部門，提供直觀、易用的功能界面。典型應用包括：
- 實時監控大屏：以GIS地圖、工藝流程圖、數據圖表等形式，全景展示全廠設備運行狀態、工藝參數、水質達標情況。
- 智能報警與工單管理：根據預設規則或模型預測結果，自動觸發報警（聲光、短信、APP推送），并生成維護工單，跟蹤處理流程。
- 報表分析與決策支持：自動生成日報、月報、年報，進行多維度的統計分析（如處理效率、藥耗、能耗、成本），為管理決策提供數據支撐。
- 移動APP：支持管理人員隨時隨地查看狀態、接收報警、審批工單。
- 遠程專家診斷與維護：通過AR/VR、視頻會話等技術，實現遠程技術支持和協同作業。
二、 網絡技術開發的關鍵要點
在具體開發實施過程中，網絡技術是連接物理世界與數字世界的橋梁，其開發需關注以下要點：
- 網絡拓撲與協議設計：根據污水處理廠的布局、監測點分布和數據流特點，設計高效、冗余的網絡拓撲結構（如星型、樹型、網狀）。選擇合適的通信協議棧，確保端到端的互聯互通，如MQTT、CoAP等輕量級協議常用于設備到云的數據發布/訂閱。
- 邊緣計算與霧計算：為解決網絡帶寬壓力和數據實時處理需求，在靠近感知層的網絡邊緣部署計算節點（邊緣網關/服務器），實現數據本地聚合、協議轉換、實時分析（如異常檢測、簡單控制邏輯執行）和緩存，僅將必要的結果或摘要數據上傳至云端。這降低了延遲，提升了系統響應速度和可靠性。
- 時間敏感網絡（TSN）與5G URLLC：對于曝氣量精確控制、加藥聯動等對同步性和實時性要求極高的控制環節，可探索采用時間敏感網絡（TSN）或5G的超可靠低延遲通信（URLLC）技術，確保關鍵指令的確定性和微秒級延遲。
- 安全體系構建：工業物聯網安全至關重要，需構建覆蓋“端-管-云”的全方位安全防護體系。包括：終端設備安全（安全啟動、硬件加密）、網絡安全（防火墻、入侵檢測、VPN）、數據安全（傳輸加密、存儲加密）、應用安全（身份認證、訪問控制、安全審計）。
- 異構網絡集成與互操作性：污水處理廠往往存在多種新舊設備、不同廠商的系統和多樣的通信協議。開發中需通過協議轉換網關、OPC UA等標準化接口技術，實現異構設備和系統的無縫集成與數據共享，打破信息孤島。
- 低功耗廣域網（LPWAN）的深度應用：對于廠區外圍分散的監測井、排污口等監測點，NB-IoT、LoRa等LPWAN技術因其低功耗、廣覆蓋、低成本的特點，是理想的選擇。開發需優化節點功耗管理、網絡覆蓋規劃和上行數據傳輸策略。
****
構建先進的工業污水處理物聯網技術架構并成功進行網絡技術開發，是實現污水處理廠智能化升級、提升運營效率、保障穩定達標排放、降低運行成本的關鍵路徑。隨著5G、人工智能、數字孿生等技術的進一步融合，工業污水處理物聯網將向著更加自主智能、預測性維護和全生命周期優化管理的方向持續演進，為水環境的持續改善貢獻更大的科技力量。
